PS32降水滴谱监测仪 (
测量产品 →
测量仪器与设备 → Huatron大气降水测量仪 ) |
 |
|
|
 |
|
产品名称 |
降水滴谱监测仪/降水现象仪 |
|
别 名 |
全相态降水监测仪 |
|
产品型号 |
PS32/DSG4 |
|
产品品牌 |
Huatron |
|
制造厂商 |
北京华创维想科技开发有限责任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
PS32降水滴谱监测仪/DSG4降水现象仪是一款采用激光遥测技术对全相态降水过程进行记录、分析的全相态降水监测仪，可对各种降水过程(毛毛雨、小雨、大雨、冰雹、雪花、雪粒、雨夹雪等)进行精确测量。经过统计降水粒子在速度和粒径上的分布(雨滴谱)，计算各种降雨类型的强度、总量，还可给出降水过程中雷达反射率等。PS32雨滴谱监测仪/DSG4降水现象仪通过一个快速的数字化信号处理器完成数据获取和存储，测量的基本参数为降水的粒径和速度，由此推导出粒径分布、降水量、消光系数、降水动能和降水类型等数据。支持GPRS及短信通讯方式，可扩展4G存储卡。 |
|
|
|
|
|
特点 |
|
|
|
|
|
32*32级雨滴谱粒径与速度激光测量
降水过程、天气现象、降水动能、交通预警、雷达校准
19种降水天气现象码分钟记录数据
固态、液态、混合态降水量测量
集采集处理、存储、通讯一体化测量仪器
数据卡海量分钟数据存储
配套数据记录分析软件
可太阳能供电与加热控制
容易安装，固定与便携两种组配方式可选 |
|
|
|
|
|

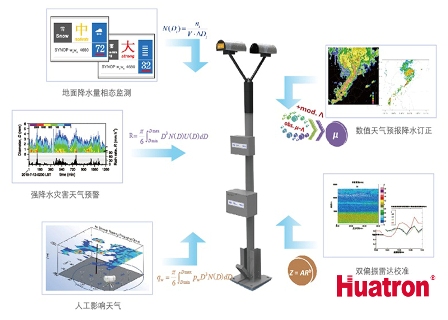

典型应用 |
|
|
|
|
|
|
|
|
气象台站降水现象业务观测
人工影响天气雨滴谱监测分析
天气雷达Z-R关系订正标校
激光雨雪量计降水量相态监测应用 |
|
|
|
|
|
技术指标 |
|
| 测量指标(测量参数) |
| 激光测量单位 |
工作原理：激光二极管，波长780nm，0.2mW |
| 测定区域：54cm2 |
| 降水 |
粒径范围：0.062～24.500mm；分辨率：32等级；测量精度：±1级 |
| 速度范围：0.050～20.800m/s；分辨率：32等级；测量精度：±1级 |
| 降水类型：8种降水类型（雨,阵雨,毛毛雨,雪,阵雪,雨夹雪,阵性雨夹雪,冰雹）；19种天气现象码（满足SYNOP WaWa 4680和SYNOP WW 4677） |
| 测量精度：人工观测相符率>97% |
| 强度范围：0.001mm/h-1200mm/h |
| 降水量精度：±5%（液态降水）/ ±20%（固态降水） |
| 雨中能见度：测量范围（MOR）：0～20000m；精度：±10% |
| 粒子数：测量范围 0～99999 |
| 降水动能：测量范围 0～999.999 J/(m2h) |
| 降水强度：测量范围 0～9999.99 mm/h |
| 雷达反射率：-9.999～99.999 dBz ； |
| 功能指标(数据输出) |
| ★雨滴谱图 |
原始谱图；ANU雨滴谱图（依据中国气象局《地面观测气象数据字典》） |
| ★降水现象码 |
WMO 4688/4677( SYNOP) 4678 (METAR) 和NWS；ANA降水天气现象代码（依据中国气象局《地面观测气象数据字典》） 精度：完全符合（有算法质量控制） |
| ★雨水含量qw |
分钟、小时雨水含量数据 |
| ★降 水 量RT |
小时降水量、日降水量、过程降水量 |
| ★降水强度R |
分钟、小时降水强度 |
| ★降雪厚度S |
分钟、小时降雪厚度 |
| ★消光系数V |
降水消光系数 |
| ★雷达反射率因子Z |
分钟雷达反射率因子 |
| ★降水动能通量E |
分钟降水动能计算数据 |
| ★（粒子）总数浓度NT |
毫米级别粒子分布数 |
| 数据接口、存储 |
| 采集器 |
嵌入式32位自主研发数据采集器数据存储 ；16G板载存储卡 |
| 数据输出频次 |
1次/min |
| 通讯接口 |
4个RS232 、RS485接口（GPRS可选） |
| 通讯方式 |
GPRS、有线直连/RJ45以太网接口 |
| 可选软件 |
CASDO雨滴谱仪时时显示软件 |
| 电力指标 |
| 交流单相电源 |
220V±15%；频率：50±2.5 Hz |
| 可选太阳能供电 |
连阴天5天（蓄电池24V 64 AH 太阳能电池板 24V 50 W ） |
| 功耗 |
3.6W～50W(加热功耗) |
| 运行环境 |
| 工作环境温度 |
-40～+50℃ |
| 工作相对湿度 |
10%～100%RH |
| 大气压力 |
450～1060hpa |
| 太阳辐射 |
1120W/m2 |
| 降水强度 |
0～6mm/min |
| 可靠性与维护 |
| 防护等级 |
IP65 |
| 防冻保护 |
自检环境温度，微处理器控制自动加热 |
| 防护措施 |
免维护，防盐雾，防尘 |
| 远程维护 |
远程状态监控与参数设置 |
| 机械指标 |
| 材质 |
铝钛合金喷灰 |
| 表面处理 |
热镀锌、电泳漆工艺，灰色作为主色调 |
| 安装高度 |
标准安装高度2米 |
| 安装方式 |
固定式、机动式 | | | |
|
|
|
产品与应用图片 |
|
|
|

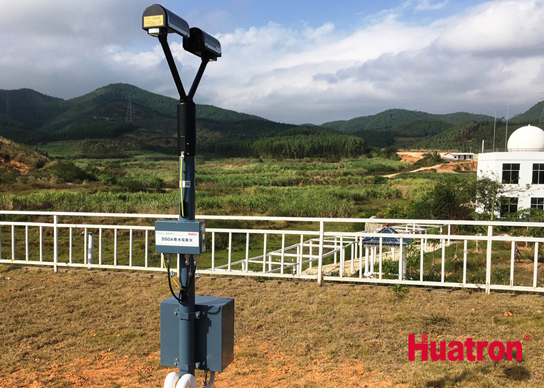

| 气象台站降水现象观测(DSG4) |
|
|
|
| 气象台站降水量相态监测(DSG4) |
|
|
|
| 天气雷达校准 |
|
|
|
| 人工影响天气 |
|
|
|
| 城市降水网络 |
|
|
|
| 降水监测网络 |
|
|
|
| 气候生态环境观测研究 |
|
|
|
| 森林生态环境监测 |
|
|
|
| 山岳风景区洪水预警监测 |
|
|
|
| 强降水泥石流天气预警 |
|
|
|
| 降水滴谱大气科学研究 |
|
|
|
