ASR40-UMB四分量辐射计 (
测量产品 →
传感器与检测仪 → 智能数字传感器 ) |
 |
ASR40-UMB四分量辐射计 |
 |
|
产品名称 |
四分量辐射计 |
|
别 名 |
四分量辐射仪/反照率仪 |
|
产品型号 |
ASR40/20-UMB |
|
产品品牌 |
Huatron |
|
制造厂商 |
北京华创维想科技开发有限责任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
ASR40-UMB四分量辐射计通过对地面太阳辐射收支长短波四分量通量精准测量，从而给出净短波辐射（Eg*=Eg↓-Er↑）、净长波辐射（EL*=EL↓-EL↑）、净全波辐射（E*=Eg↓＋EL↓-Er↑-EL↑），主要应用于太阳辐射收支指标的基准观测。
ASR40-UMB四分量辐射计具备数据采集、数据处理、数据传输、质量控制、数据存储等功能；同时在数据协议上兼备CMA数据字典标准协议和华创UMB专属协议。如配齐伺服系统则可以作为辐射平衡站（二级辐射站）直接使用。
ASR40-UMB四分量辐射计可以根据业务需求的不同实现不同的观测内容，通常包括：总辐射、反射辐射、反照率、大气长波辐射、地球长波辐射、净全辐射等。
选用CMA数据字典标准协议可以集成到气象局业务观测站上，即插即用。
选用华创UMB专属协议可以直接集成到华创的集成观测站上，即插即用。 |
|
|
|
|
|
特点 |
|
|
|
|
|
短波、长波辐射测量的一级辐射表组合
短波、长波表均具有CMA专用技术装备许可证
科研级辐射能量平衡研究仪器
国产自主知识产权研发产品
CMA标准协议和华创UMB专属协议 |
|
|
|
|
|
典型应用 |
|
|
|
|
|
气象探测、大气环境监测
天气和气象学的研究
热应力和热平衡的研究
极地、海洋、冰川气候研究
集成到其他系统/解决方案 |
|
|
|
|
|
技术指标 |
|
| 测量与精度指标 |
| 光谱范围 |
300～3000nm(短波)；4～50μm(长波) |
| 响应时间 |
＜20s（输出95%） |
| 稳定性（变化/年) |
≤±1.5%(短波)；≤±3%(长波) |
| 温度响应 |
≤±2%(短波)；≤±1%(长波) |
| 非线性 |
≤±1% |
| 采样间隔 |
2秒 |
| 性能与原件指标 |
| 防护罩 |
双层石英玻璃罩(短波)；硅制弧形滤光罩(长波) |
| 感应原件 |
热电堆，消光黑漆涂层(短波) |
| 热电堆，热敏电阻(长波) |
| 电路与常规指标 |
| 规格尺寸 |
135mm*135mm*164mm + 135mm*135mm*226mm |
| 供电 |
9V～30V； ＜1.2W |
| 通讯接口 |
RS232接口1个 |
| 存储卡 |
16GB SD卡1个 |
| 重量 |
4kg |
| 配套线缆 |
RVVP5*0.3 长度5m |
| 工作温度范围 |
-50 至 65°C |
| 工作湿度范围 |
0 至 100% 相对湿度 |
| 防护等级 |
IP66 |
| 功能与数据指标 |
| Eg↓总辐射 |
辐照度、曝辐量、极值、标准差 |
| Er↑反射辐射 |
辐照度、曝辐量、极值、标准差 |
| EL↓大气长波辐射 |
辐照度、曝辐量、极值、标准差 |
| EL↑地球长波辐射 |
辐照度、曝辐量、极值、标准差 |
| 辐射平衡 |
净短波辐射、净长波辐射、净全波辐射、反照率 |
| 型号选择 |
| ASR40-UMB(四分量) |
Eg↓总辐射、Er↑反射辐射、EL↓大气长波辐射、EL↑地球长波辐射、净全波辐射 |
| ASR20-UMB(反照率) |
Eg↓总辐射、Er↑反射辐射、反照率 | |
|
| | |
|
|
|
产品与应用图片 |
|
|
|

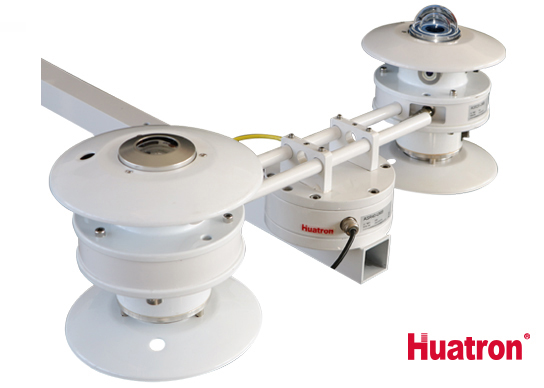

| ASR40-UMB四分量辐射计 |
|
|
|

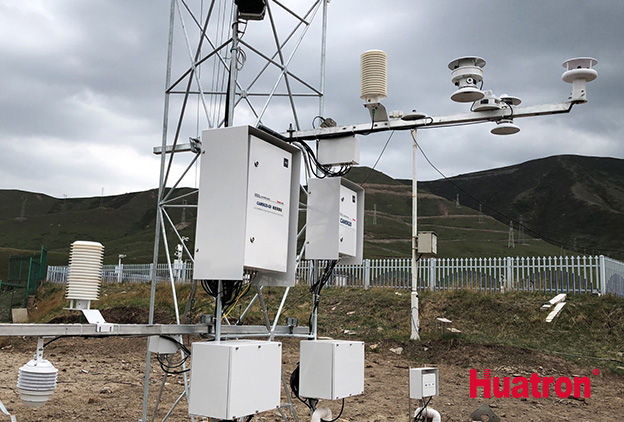

| CAMS620-GS梯度通量站 |
|
|
|

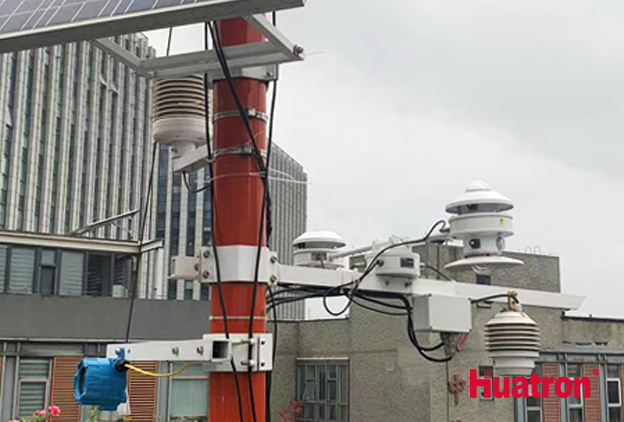

| CAMS620-EM生态气象站 |
|
|
|
