  TBQ-2-B总辐射表 (  测量产品 →  传感器与检测仪 → 常规气象传感器 )

TBQ-2-B总辐射表

产品名称
总辐射表
别  名
天空辐射表/短波辐射表
产品型号
TBQ-2-B
产品品牌
Huatron
制造厂商
北京华创维想科技开发有限责任公司
太阳总辐射测量的一级表
基本描述
  TBQ-2-B总辐射表是一款测量接收地球平面上辐照度的一级辐射表。主要用来测量波长范围为0.3~3微米的太阳总辐射。如水平向下放置可测量反射辐射,加散射遮光环可测量散射辐射。
TBQ-2-B总辐射表可广泛应用于气象探测、大气环境监测、气候观测、太阳能利用、农业、建筑物理研究等太阳辐射能量的测量。
特点
  • 符合WMO世界气象组织规范(CIMO Guide)
  • 适用于各种恶劣环境
  • 无源精确测量
  • 灵敏度高
  • 使用方便
  • 测量原理
      TBQ-2-B总辐射表由双层石英玻璃罩、感应元件、遮光板、表体、干燥剂等部分组成。感应元件是该表的核心部分,它由快速响应的绕线电镀式热电堆组成。感应面涂3M无光黑漆,感应面为热结点,当有阳光照射时温度升高,它与另一面的冷结点形成温差电动势,该电动势与太阳辐射强度成正比。
      TBQ-2-B总辐射表双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。
      TBQ-2-B总辐射表输出辐射量(W/m2)=测量输出电压信号值(μV)÷灵敏度系数(μV/W•m-2),每个传感器分别给出标定过的灵敏度系数。
    典型应用
  • 太阳能、风能发电
  • 太阳能热水器与太阳能工程
  • 天气与气候的研究
  • 农林业生态研究
  • 环境科学辐射能量平衡研究
  • 太阳能建筑领域
  • 极地、海洋、冰川气候研究
  • 技术指标
    光谱范围 300~3000nm
    信号范围 0~2000W/m2
    输出信号 0~20mV
    灵 敏 度 7~14μV/W•m-2
    响应时间 ≤35秒(99%)
    内 阻 约350Ω
    年稳定度 ≤±2%
    余弦响应 ≤7%(太阳高度角10°时)
    方位响应误差 ≤5%(太阳高度角10°时)
    非 线 性 ≤2%
    温度误差 2%(-10°~+40°)
    工作环境温度 -50℃~+50℃
    工作环境湿度 0%~100%RH
    重 量 1.3kg
    底座直径 Φ135mm
    安装孔距离 120mm
    遮光板直径 Φ165mm
    外层石英玻璃罩 Φ50mm
    高 度 102mm
      配套与关联产品
      产品与应用图片

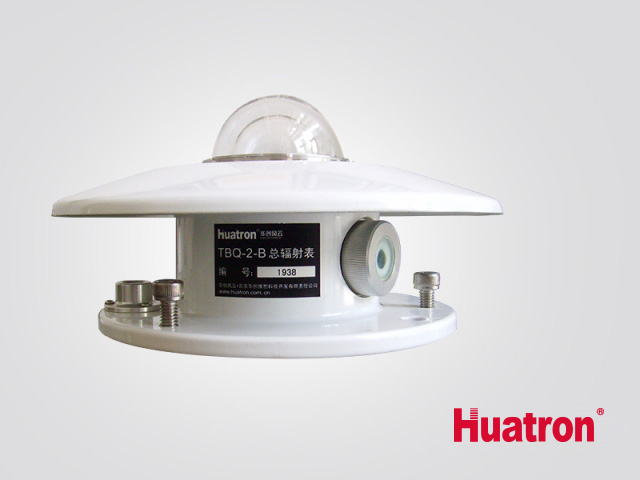

    TBQ-2-B总辐射表

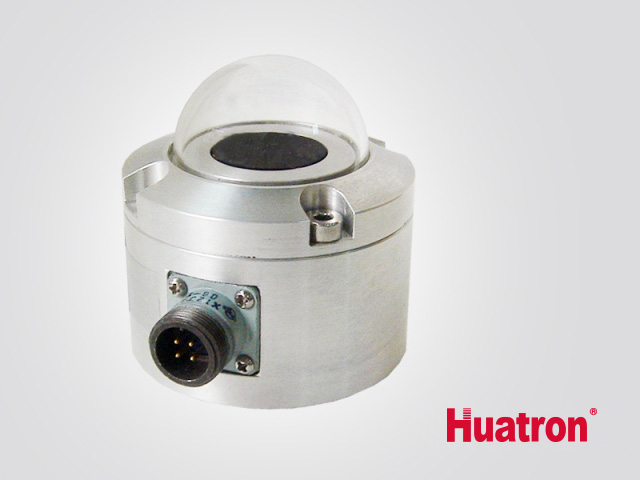

    TBQ-2-S总辐射表

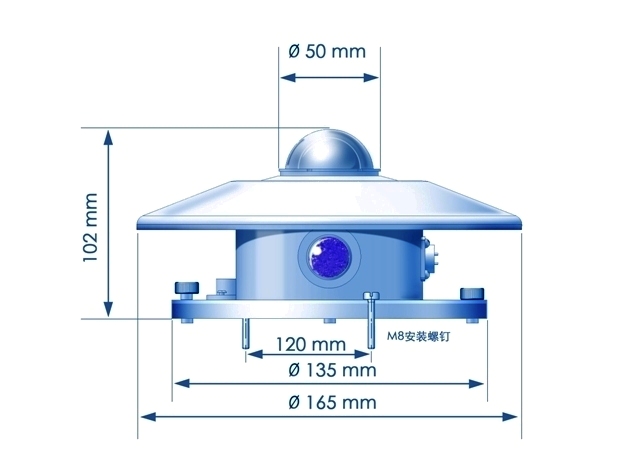

    TBQ-2-S总辐射表尺寸图

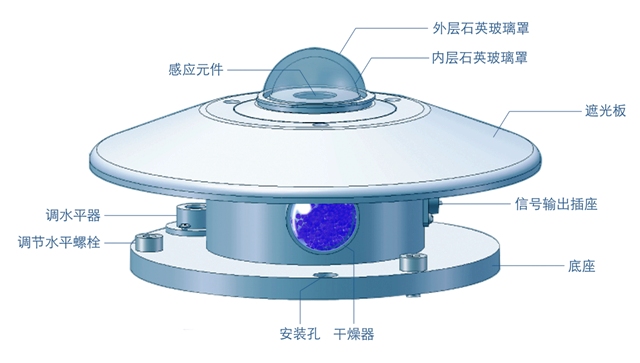

    TBQ-2-S总辐射表功能示意图

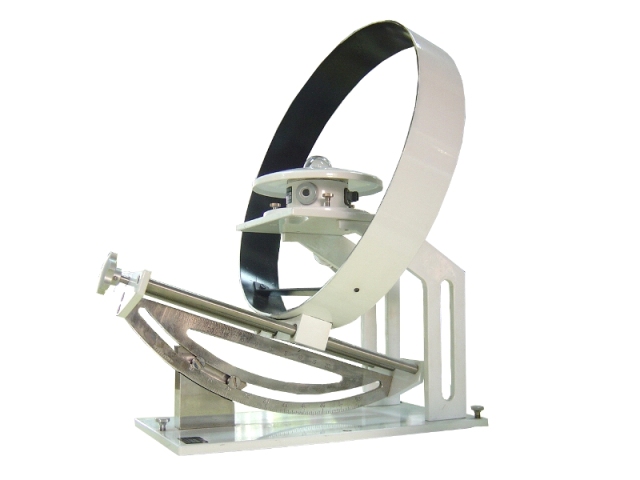

    加装散射遮光环测量散射辐射

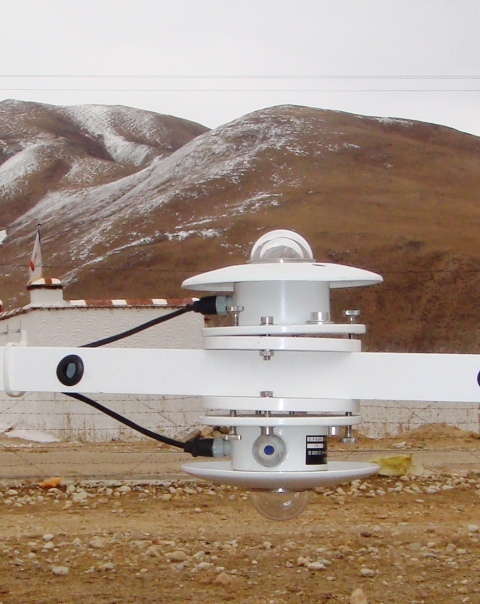

    TBQ-2-B短波辐射平衡表

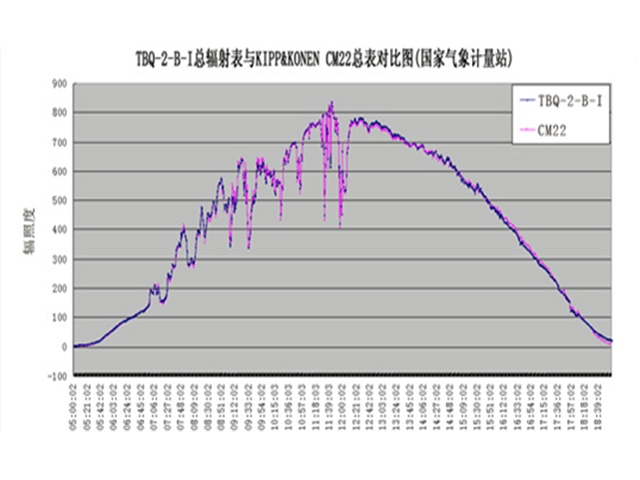

    TBQ-2-B-I与Kippzonen CM数据对比
