  HTL-2长波辐射表 (  测量产品 →  传感器与检测仪 → 常规气象传感器 )

HTL-2长波辐射表

产品名称
长波辐射表
别  名
地球辐射表
产品型号
HTL-2
产品品牌
Huatron
制造厂商
北京华创维想科技开发有限责任公司
科研级精确测量的长波辐射
基本描述
  HTL-2长波辐射表又称地球辐射表,主要用于测量来自大气和地球表面波长范围为4~50μm的红外辐射。应用于土壤的蒸散研究、气象学中的辐射平衡研究、辐射热量交换研究及高速公路路面状况变化趋势监测等领域。
  HTL-2长波辐射表可广泛应用于土壤气象中的蒸发散研究、气象学中的辐射平衡研究、辐射能量应用中的辐射热量交换研究及高速公路路面状况变化趋势监测。
特点
  • 符合WMO世界气象组织规范(CIMO Guide)
  • 对波长4-50µm红外辐射的敏感性较强
  • 硅罩发热影响误差较小
  • 余弦响应误差小
  • 减小环境影响
  • 有较好的稳定性
  • 测量原理
      HTL-2长波辐射表由硅制弧形滤光罩、感应元件(热电堆)、热敏电阻、表体、遮光板、干燥剂窗口等部件组成。感应元件由快速响应的绕线电镀式多结点热电堆组成,感应面涂有进口高吸收无光黑色涂层,吸收辐射能,产生的热量通过热电阻,使热电堆温度变化并转化为电压信号。
      HTL-2长波辐射表的腔体内将一热敏电阻嵌入热电堆边缘冷结点处,以便监测表体内的温度。特殊设计的弧形硅制外罩,在其内表面沉积干涉滤光膜,用于截止太阳短波辐射。这种弧形滤光罩最大的特点是涂层均匀性优于半球罩,能确保窗口均匀透过,并且其视角可达180°,具有良好的余弦响应。
      HTL-2长波辐射表罩体的外侧镀一层特殊材料的涂层,以避免风、雨等环境影响提供良好的保护,并防止反射性能增加透射率。同时也可以将罩体吸收的太阳短波辐射有效地传输掉。即使在全光照射下,其罩体发热影响的误差也很小。在测量时无需加遮光盘、也不需要在罩体内增设热敏电阻运用公式计算罩体发热补偿。
      HTL-2长波辐射表输出辐射量(W/m2)=测量输出电压信号值(μV)÷灵敏度系数(μV/W•m-2),每个传感器分别给出标定过的灵敏度系数。
    典型应用
  • 农业气象的研究
  • 极地、海洋、冰川气候研究
  • 土壤反射热量的研究
  • 太阳能热利用研究
  • 技术指标
    光谱范围 4~50μm
    信号范围 -500~+500W/m2
    输出信号 -20~0mV
    灵 敏 度 2~10μV/W•m-2
    响应时间 ≤30秒(99%)
    内 阻 200~800Ω
    年稳定性 ±2%
    非 线 性 ±2%
    温度系数 ≤±1%(-20℃~+50℃)
    视 觉 度 180º
    罩体发热偏移 <4W/m2(太阳辐射1000W/m2时)
    工作环境温度 -40℃~+80℃
    工作环境湿度 0~100%RH
    重 量 0.7kg
    底盘直径 Φ135mm
    高度 70mm
      配套与关联产品
      产品与应用图片

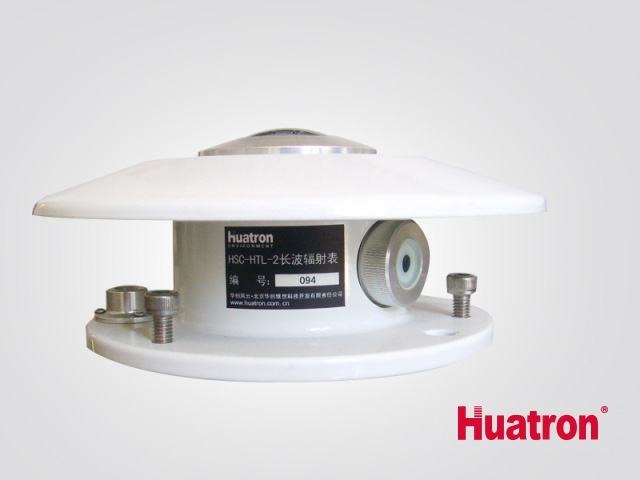

    HTL-2长波辐射表

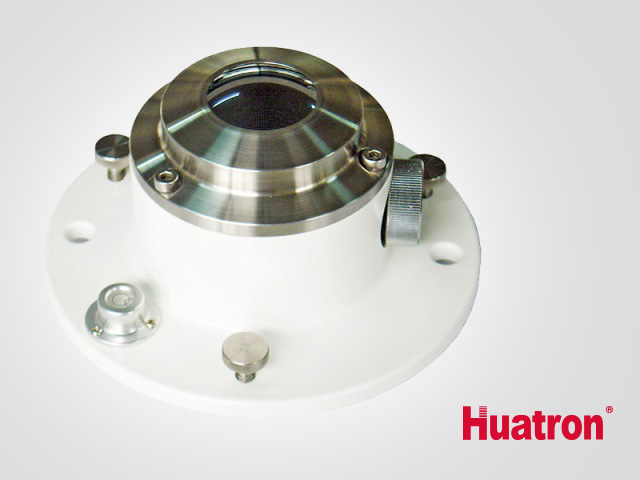

    HTL-2长波辐射表

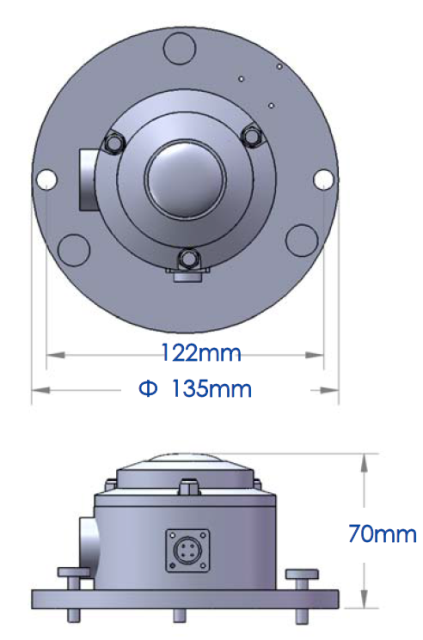

    HTL-2长波辐射表尺寸图

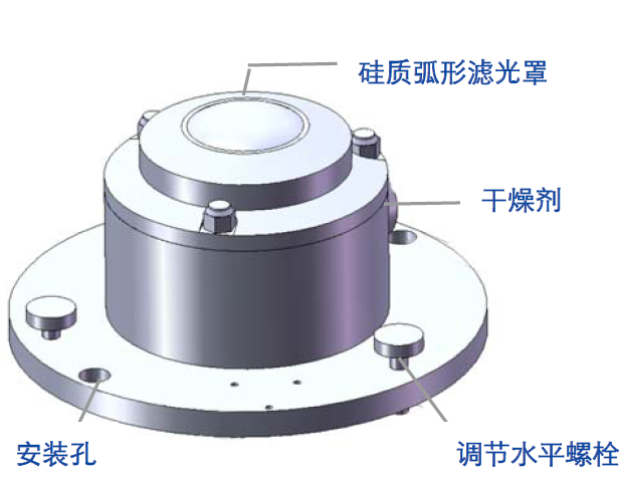

    HTL-2长波辐射表功能示意图
    HTL-2长波辐射平衡表

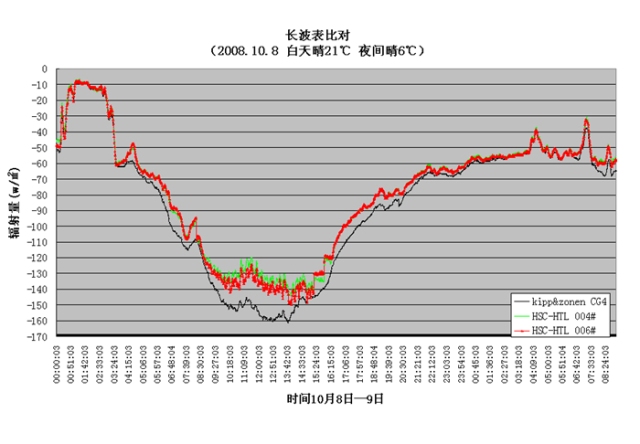

    HTL-2与Kipp&ZonenCG4数据对比
      典型应用方案
      解决方案Solution  测量参数 Parameter 需求应用 Application
    TBQ-2-B总辐射表
    FNP-2净辐射表
    FNP-3净全辐射表
    太阳辐射
      相关下载资料
    HTL-2长波辐射表产品型录 Catalogue) .pdf 243.3K
    HSC-HTL-2长波辐射表说明书 Instruction sheets) .pdf 368.1K
